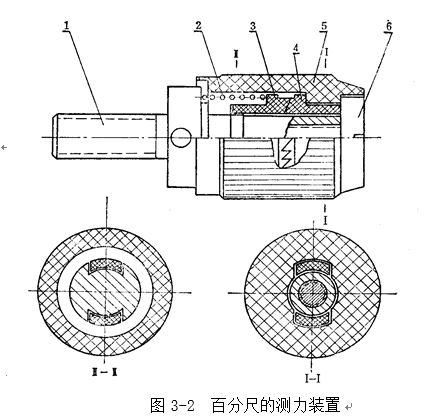

百分尺測力裝置的結構見圖3-2，主要依靠一對棘輪3和4的作用。棘輪4與轉帽5連結成一體，而棘輪3可壓縮彈簧2在輪軸1的軸線方向移動，但不能轉動。彈簧2的彈力是控制測量壓力的，螺釘6使彈簧壓縮到百分尺所規定的測量壓力。當我們手握轉帽5順時針旋轉測力裝置時，若測量壓力小于彈簧2的彈力，轉帽的運動就通過棘輪傳給輪軸1(帶動測微螺桿旋轉)，使百分尺兩測量面之間的距離繼續縮短，即繼續卡緊零件；當測量壓力達到或略微超過彈簧的彈力時，棘輪3與4在其嚙合斜面的作用下，壓縮彈簧2，使棘輪4沿著棘輪3的嚙合斜面滑動，轉帽的轉動就不能帶動測微螺桿旋轉，同時發出嘎嘎的棘輪跳動聲，表示巳達到了額定測量壓力，從而達到控制測量壓力的目的。當轉帽逆時針旋轉時，棘輪4是用垂直面帶動棘輪3，不會產生壓縮彈簧的壓力，始終能帶動測微螺桿退出被測零件。
